国产亚洲视频一区_欧美成人怡春院在线激情_欧美亚洲色综久久国产精品_日日射天天射_国产剧情av麻豆_欧美破苞流血视频_飘花在线影院_永久免费v无码不卡在线观看_波多野结衣喷水最猛一部_黄色成人大片免费

1范圍

本標準規(guī)定了電動車頭盔的術語和定義、產品分類、技術要求、檢驗方法、檢驗規(guī)則及標志、包裝、運輸和貯存。

本標準適用于最高時速不大于25公里/小時的電動自行車乘員佩戴的頭盔,本標準不適用于摩托車乘員使用或者是在時速超過25公里﹔小時狀況下使用的頭盔。

2規(guī)范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，共隨后所有的修改單(不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB 811

摩托車乘員頭盔

G10000

中國成年人人體尺寸

3術語和定義

3.1電動車頭盔

是指時速不大于25公里﹔小時的電動自行車乘員佩戴的一種頭部防護裝具。3.2保護范圍

是指保護頭部的范圍3.3試驗區(qū)

是指頭盔的檢驗范圍

3.4 本標準其它術語和定義采用GB811中規(guī)定的術語和定義

4產品分類

4.1產品型號及其含義產品型號及其含義如下:



4.2產品規(guī)格

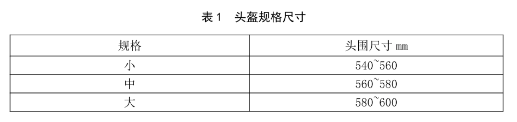

頭盔規(guī)格見表1

5要求

5.1結構

頭盔由殼體、緩沖層、佩戴裝置等組成。

5.1.1殼體

a)用質地堅韌、耐用的全新ABS材料制成。b)表面涂層顏色鮮明、光潔，不易沾污及脫落。

c)頭盔質量（含附件）不大于800g，在檢驗中殼體應保持完整無損，不得出現(xiàn)大于20mm裂口。d)殼體可拆卸部件取下后，不得降低其防護性能，也不得對人頭、頸部造成刺傷。

e)系帶等其它連接件不得超過殼體內、外表面3mm，連接件不得有毛邊。

f)殼體設通風孔時，其孔徑不大于13mm。

g〉帽邊沿應鑲嵌軟質圓鈍的緣圈，以防直接損傷頭頸部。h)應覆蓋頭部保護區(qū)。

5.1.2緩沖層

a)用能較多地吸收碰撞能量，對人體無毒、無害的材料制成。b)形狀、規(guī)格尺寸適體，佩戴不移位。

5.1.3佩戴裝置

由系帶、搭扣及連接部件組成，結構應保證乘員佩戴頭盔牢靠舒適，解脫方便。

5.2性能

5.2.1 保護范圍

必須覆蓋本標準中圖l所示A-A線以上部分的頭部保護區(qū)。

圖1頭部保護區(qū)

5.2.2電動車頭盔質量（含附件)

按照6.3規(guī)定進行檢驗,質量不大于0.80kg:5.2.3頭盔視野

按照6.4規(guī)定的方法進行檢驗,上視野不小于7°。

5.2.4電動車頭盔佩戴裝置強度性能

按照6.6規(guī)定的方法進行檢驗,不得出現(xiàn)伸長量超過25mm或系帶撕裂撕斷.連接件脫落及搭扣松脫的現(xiàn)象，并在6.7規(guī)定的檢驗中不得出現(xiàn)以上現(xiàn)象。

5.2.5電動車頭盔吸收碰撞能量性能

以傳遞到頭型上的加速度及共作用時間衡量，檢驗按照6.7規(guī)定的方法進行。a)加速度峰值不超過400g.

b)加速度超過200g的作用時間應小于2ms.c）加速度超過150g的作用時間應小于4ms.

5.2.6電動車頭盔穿透性能

按照6.7規(guī)定的方法進行檢驗，鋼錐不得穿透頭盔與頭型直接接觸。

6檢驗方法

6.1實驗室環(huán)境條件

溫度21℃士5℃，相對濕度40%一80%。6.2頭盔結構、規(guī)格尺寸，保護區(qū)檢驗6.2.1檢驗工具

分度值為0.5mn 的長度測量器具及大、中、小號標準頭型。6.2.2檢驗步驟

a)用測量器具檢測殼體內、外表面的連接件及通風孔等;

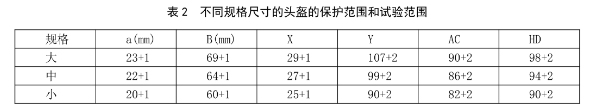

b)測量頭盔規(guī)格尺寸及保護區(qū),將頭盔佩戴到相應規(guī)格的標準頭型上,頂端加5Kg 載荷,測量頭盔

的保護區(qū)，并標出試驗區(qū);

c)檢驗結果按5.1及5.2.1規(guī)定評定。6.3頭盔質量檢驗

6.3.1―檢驗工具

分度值不大于0.01Kg的稱。

6.3.2檢驗步驟

a)稱量并記錄頭盔質量,按Kg,有效數(shù)字取三位;b》檢驗結果按5.2.2規(guī)定評定。

6.4電動車頭盔視野檢驗

6.4.1檢驗裝置

由視野計支架、角度標尺、標桿、頭型及頭型固定座等組成，裝置應滿足以下技術要求:

a)標桿旋轉中心位置應處于頭型中央矢狀面對眼頂高114mm、眼突枕突距182mm的前點上，以保

證測量的視野為人眼水平左、右及上視野:

b)分度值為1°;

c》量程范圍應滿足5.2.3要求。

6.4.2檢驗步驟

a)將頭盔端正地佩戴在頭型上t

b)測量上視野時，將角度標尺右水平位轉向垂直位，轉動標桿緊靠所測頭盔上邊緣，標桿在角度

尺上所指示的角度值即為頭盔上視野;

c)檢驗結果按5.2.3規(guī)定評定。

6.5 電動車頭盔佩戴裝置強度檢驗6.5.1檢驗裝置

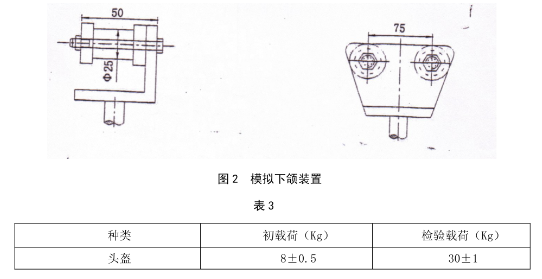

由架體、頭型、標尺、砝碼、加載機構及模擬下額裝置見圖2）等組成。

6.5.2檢驗步驟

a)將頭盔佩蛾在頭型上，系帶穿過模擬下額并系緊之;b)按照表3施加初載荷，維持30s，隨機確定標尺起始零位:

c)5~l0s內，將載荷加至表3規(guī)定的檢驗載荷后，維持2分鐘，隨即讀出標尺指示燈伸長量;d檢驗結果按5.2.4規(guī)定評定。



6.6電動車頭盔吸收碰撞能量性能檢驗6.6.1頭盔樣品檢驗前處理

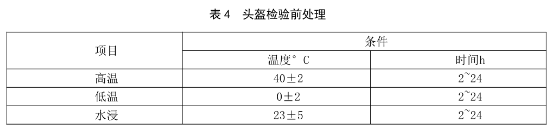

頭盔樣品必須按照表4規(guī)定處理后方可進行檢驗，每頂頭盔樣品選—項處理。

高溫或低溫處理后的頭盔樣品應在5分鐘內完成一處的兩次檢驗:第二次檢驗，應將頭盔樣品放回保溫箱中再處理20分鐘以上，方可進行檢驗。水浸處理后的騰空頭盔樣品，應淋干20分鐘后進檢驗。

6.6.2 檢驗裝置

由擺頭式或落頭式碰撞試驗臺及測試分析儀器系統(tǒng)組成。試驗臺應符合5.2.5、6.6.2.1、6.6.3有關保證碰搤能量、碰撞效果—致的規(guī)定。

6.6.2.1碰撞試驗臺

由臺架、頭型、頭型固定架、升降釋放機構、砧、砧座及座基等部件組成，其主要部件應滿足以下技術要求:

a)頭型:有近似人體頭部頻率響應的結構及金屬材料制成，頻率響應1400Hz以下平坦，最低共

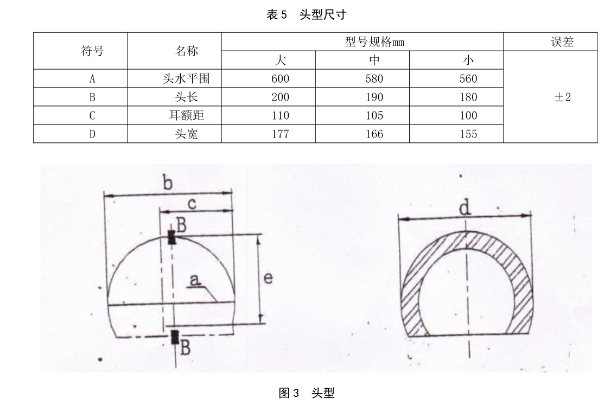

振頻率2500Hz?？陬^型分小5*0.中、大6十0.1號，見表5及圖3．墜落頭型的總質量〔含傳感器和連接件）分別為小號小號4+0.1號5+0.1，大號6+0.1Kg。其中傳感器及連接件的質量不大于墜落頭型總質量的25%。

b)砧及砧座:砧系圓形平板砧，用工具鋼(TIOA)制成，直徑127mm、厚度15mm 以上，碰撞面粗

糙度不低于Ra0.8、硬度不低于HRC50.砧與砧座剛性連接，砧座須剛性固定在座基上，并保證砧碰撞面與頭型碰撞點法線垂直。

c)座基:由鋼筋混泥土制成，座基重量不小于 1.6t.

d)升降釋放機構:以不影響頭型〈含頭型固定架〉佩戴被檢頭盔后白由墜落的機構形式制作。



6.6.2.2測試分析儀器系列

由加速度傳感器、放大器及數(shù)據處理、顯示及記錄等部分組成，其主要性能要求如下;a)頻率響應范圍0+0.1~~1000Hz，頻帶截止點一3+0.5dB，衰減斜率-9~~—24dB/Oct;b)滑足5.2.6提出的加速度檢測要求;

c)測量不確定度5%。

6.6.3檢驗步驟

a)將加速度傳感器剛性地固定在頭型碰撞檢驗部位,傳感器敏感軸與頭壅碰撞點法線夾角不得大

于5°:

b)校準碰撞檢驗裝置:調整碰撞試驗臺頭型落高（落高系頭型碰撞點至砧碰撞面之間垂距)，使

之與標準試塊碰撞。加速度峰值必須達到400g，連續(xù)碰撞三次，每次碰撞加速度峰值偏差不大于3%; 200g的作用時間偏差不大于0.1ms．檢驗前及檢驗后各進行一次校準，如檢驗后加速度峰值和200g 作用時間超出上述要求，被認為檢驗結果無效;

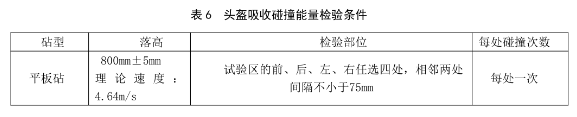

c)將經過檢驗前處理的頭盔侃蛾于相應的頭型上，系帶系緊，按表6檢驗條件進行檢驗;d檢驗結果按5.2.5規(guī)定評定。

6.7電動車頭盔耐穿透性能檢驗

6.7.1頭盔檢驗前處理

按6.6.l規(guī)定，每頂頭盔任選一項處理，或者常溫下進行檢驗。6.7.2墜落式穿透試驗臺

由墜落臺架、鋼維、頭型、導軌及升降釋放機構等組成，應滿足以下技術要求:

a)墜落臺架:系實現(xiàn)鋼讎沿導軌升降、釋放、定向沖擊頭盔的架體，應保證5.2規(guī)定的鋼錐落高

要求。其底部固定于質量不小于It 的鋼筋混泥土基礎上。

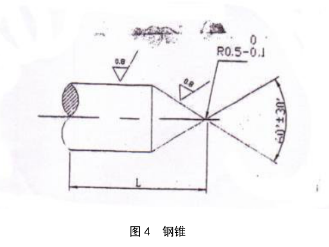

b)鋼錐:結構和尺寸見圖4，材料為工具鋼(TIOA)，質量為3.0+0.5Kg，硬度不低于HRC50.圖中

L為參與穿透部分的高度，應大于40mnui 。

c)頭型。須符合6.6.2.有關頭型尺寸的規(guī)定，并剛性地固定于墜落臺架底部基礎上。

6.7.3 檢驗步驟

a)將經過檢驗前處理后的頭盔佩戴于相應的頭型上，系緊系帶:b)在木標準中5.2.規(guī)定的實驗區(qū)內選擇穿透檢驗部位;

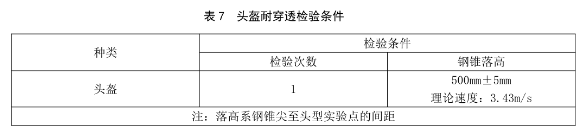

c〕按照表7規(guī)定的檢驗條件及性能檢驗;

d)檢驗結果按5.2.6規(guī)定評定。



7檢驗規(guī)則

電動車頭盔產品檢驗分為型式試驗和出廠檢驗兩種。7.1型式試驗

7.1.1公司遇到下列情況之一時,需進行型式試驗;

a)新產品正式投產前;

b)產品轉廠生產時;

c)產品停產半年以上，重新生產時:d遇到重大質量投訴時:

e)質量監(jiān)督部門認為需要時。

7.1.2 型式試驗抽樣方案

電動車頭盔按結構﹑材料、規(guī)格尺寸相同的為一品種,每一品種按2000頂為一檢驗批(不足者按一批計算),每頂抽取樣品8頂，試驗6頂，2頂備用。采取隨機抽樣，抽樣場合不限。

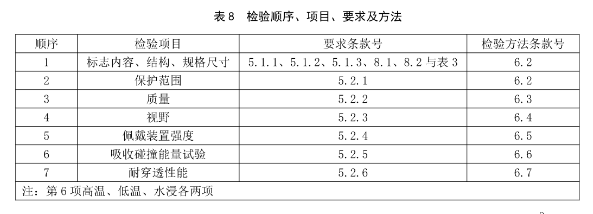

7.1.3樣品檢驗順序、項目、要求及方法見表8

樣品檢驗分配，第1至5項和第7項每批抽取的6頂樣品全檢，第7項在第6項檢驗后進行。

7.1.4不合格判定

7.1.4.l樣品檢驗中，一項性能判一個單項指標不合格，則判定該檢驗批產品不合格。

7.1.4.2當判定檢驗批產品不合格后，允許改進產品，提交第2次檢驗;但抽取樣盔數(shù)量為第一次的兩倍，如第二次檢驗仍不合格，則判定該批產品不合格。

7.2出廠試驗

7.2.1頭盔生產廠家每批次頭盔都應骸出廠試驗。

7.2.2出廠試驗抽樣方案

頭盔按結構、材料、規(guī)格尺寸相同為一品種，每一品種按2000頂為一檢驗批（不足者按一批計算），每批抽取樣品6.頂。采取隨機抽樣，抽樣場合不限。

7.2.3樣品檢驗l順序、項目、要求及方法見表9.

7.2.4判定準則

7.2.4.1樣品檢驗中，一項性能的一個單項指標不合格，則判定該檢驗批產品不合格。

7.2.4.2當判定檢驗批產品不合格后，允許改進產品，提交第二次檢驗;但抽取樣盔數(shù)量為第一次的兩倍。如第二次仍不合格，則判定該批產品不合格。

8標志，包裝、運輸和貯存

8.1標志

8.1.1每頂頭盔應有以下永久性標志a)產品名稱;

h)生產廠名稱和廠址:e)商標;

d產品型號、規(guī)格:

c)生產日期、產品批號或編號:f)合格標志;

g)產品標準號。



8.1.2在產品顯要處采用“永久性”的標注方式警示:“僅限于小于25公里/小時的電動自行車乘員佩戴”。永久性標識，字體采用不小于三號字體。

8.2包裝、運輸和貯存

8.2.1 產品包裝箱上應有8.1規(guī)定的有關表示。

8.2.2產品在運輸和貯存時要注明防止碰撞、受潮和有機化學物品的侵蝕。8.2.3 應附產品中文說明書，至少應說明以下幾點內容:

a)應提齷購買者挑選適合自己頭型尺寸的合格的頭盔;b)使用時必須系緊系帶:

c)電動車頭盔如果發(fā)生一次較大撞擊事故應停止使用或送工廠鑒定是否可以繼續(xù)使用;d)本產品使用期限由工廠根據產品情況提出。
